Traditioneel bedraad EMS
Betrouwbare monitoring voor gevestigde en kritische omgevingen
Centrale EMS-architectuur met bekabelde sensoren.
Toegepast in gereguleerde omgevingen met een klassieke systeemopbouw.
Conform GMP, FDA 21 CFR Part 11
Bedraad EMS
Environmental Monitoring voor kritische omgevingen
Centrale monitoring voor kritische omgevingen
In farmaceutische productie, cleanrooms en andere gereguleerde omgevingen is continue monitoring van omgevingsparameters essentieel.
Temperatuur, relatieve vochtigheid, druk en deeltjesconcentratie moeten permanent bewaakt worden om processtabiliteit, productkwaliteit en compliance te waarborgen.
Een Environmental Monitoring System vormt hierbij een essentiële laag binnen de infrastructuur en ondersteunt een gecontroleerde en gedocumenteerde werkomgeving.
Architectuur van een traditioneel EMS

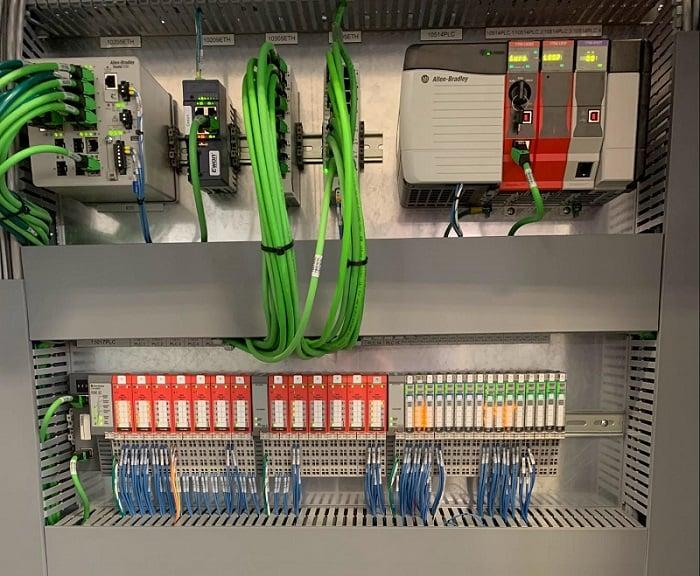

Een traditioneel EMS is opgebouwd rond een gecentraliseerde architectuur waarbij sensoren via bekabeling verbonden zijn met een centrale elektrische kast.
In deze kast bevinden zich doorgaans I/O-units of meetmodules die de signalen van de sensoren verwerken.
Deze modules:
- registreren de analoge signalen van de sensoren
- zetten deze om naar digitale data
- hebben zelf geen intelligentie of datageheugen
De verdere verwerking gebeurt centraal op een computer of server.
Daar worden:
- metingen opgeslagen
- alarmen gegenereerd en beheerd
- data verwerkt voor rapportering en audit
👉 De intelligentie en data-opslag bevinden zich dus volledig centraal in het systeem.
Omdat metingen gebaseerd zijn op analoge signalen, maakt de bekabeling integraal deel uit van de meetketen.
Dit betekent dat de installatie en configuratie een belangrijke rol spelen in de totale meetnauwkeurigheid en validatie van het systeem.
SENSORBEHEER & KALIBRATIE
Beheer van sensoren en meetpunten
Binnen een traditioneel EMS worden sensoren via bekabeling verbonden met specifieke ingangen in de centrale kast.
Elke sensor maakt deel uit van een volledig meetcircuit, waarbij zowel sensor, bekabeling als signaalverwerking samen de meting bepalen.
Dit betekent:
- Vaste koppeling tussen sensor, bekabeling en meetpunt
- Duidelijke en stabiele configuratie binnen de installatie
- Centrale configuratie en validatie van meetpunten
- Consistente systeemopbouw volgens industriële standaarden
Kalibratie binnen een traditioneel systeem
Bij analoge meetsystemen wordt de volledige meetketen beschouwd als één geheel.
Kalibratie gebeurt daarom typisch end-to-end, waarbij niet alleen de sensor maar ook bekabeling en signaalverwerking mee in rekening worden genomen.
1. Kalibratie ter plaatse of in het labo
Sensoren worden tijdelijk verwijderd, gekalibreerd en opnieuw geïnstalleerd binnen het bestaande meetsysteem.
Na installatie wordt de meting gecontroleerd binnen de volledige keten.
2. Wisselprocedure
Bij kritische toepassingen kan gewerkt worden met reserve sensoren.
- Een gekalibreerde sensor wordt geplaatst
- De meetketen wordt opnieuw gecontroleerd
- Monitoring blijft actief volgens de systeemconfiguratie
👉 Deze aanpak zorgt ervoor dat de volledige meetopstelling correct blijft functioneren binnen de installatie.

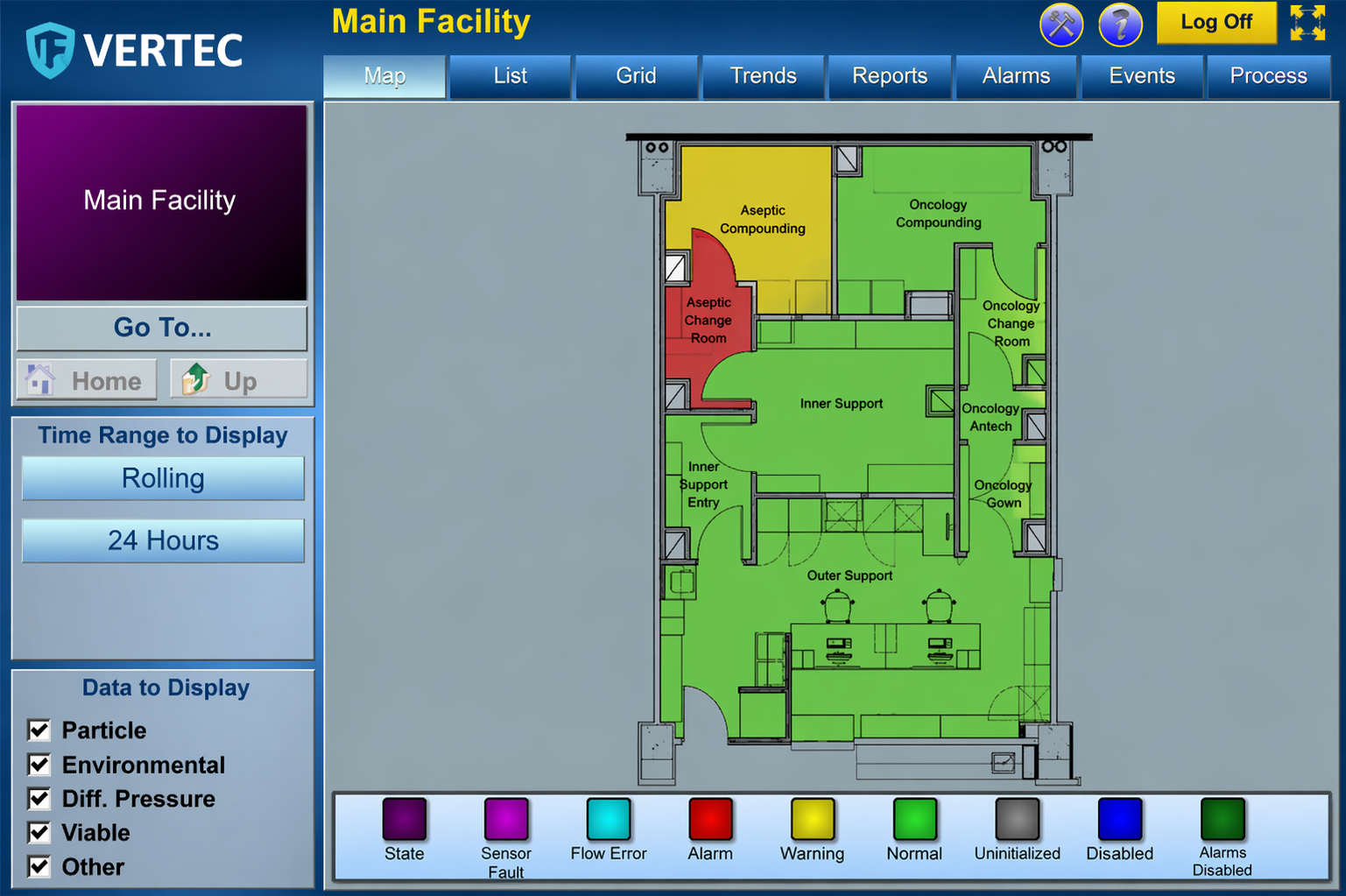

Centrale documentatie en audittrails
Binnen een traditioneel EMS worden meetgegevens, alarmen en systeemwijzigingen centraal beheerd en opgeslagen.
De centrale softwareomgeving zorgt voor:
- Opslag van meetdata en historiek
- Logging van alarmen en systeemgebeurtenissen

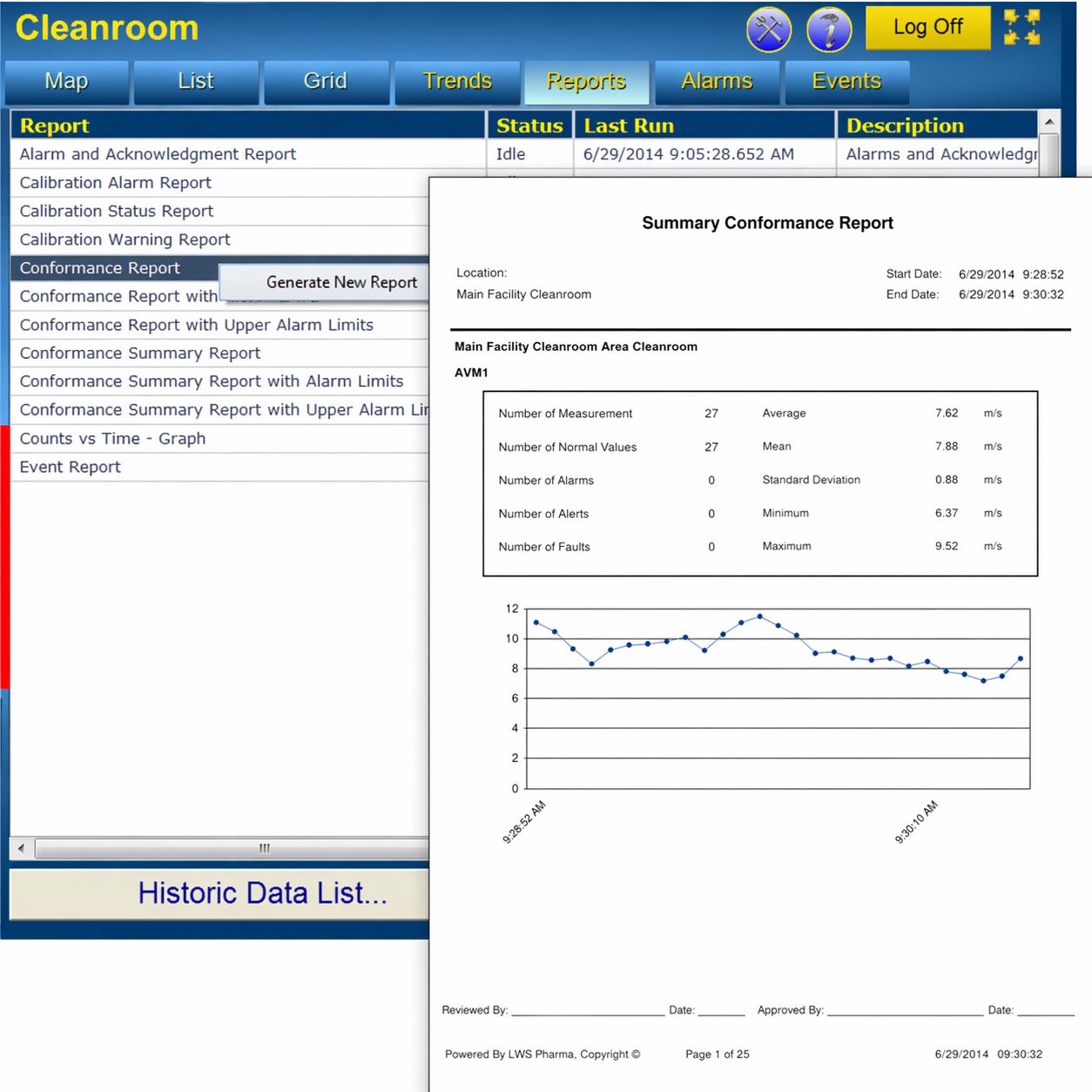

- Beschikbaarheid van gegevens voor rapportering en audits
- Traceerbaarheid binnen de systeemconfiguratie
Kalibratie en bijhorende documentatie worden doorgaans beheerd volgens de geldende procedures en externe systemen.
👉 Het EMS ondersteunt de monitoring en registratie, terwijl documentbeheer afhankelijk is van de organisatie en werkwijze.
Continue monitoring en alarmering
Een traditioneel EMS bewaakt continu de kritische parameters binnen de installatie.
Afwijkingen worden centraal verwerkt en leiden tot alarmen volgens ingestelde drempelwaarden.
Mogelijkheden omvatten:
- Visuele en akoestische alarmen
- Notificaties via e-mail of gekoppelde systemen
De verwerking van alarmen gebeurt centraal binnen het systeem op de server.
Wat wordt gemonitord?
- Cleanroom-condities – Temperatuur, luchtvochtigheid, CO2, drukverschillen, deeltjesaantallen, …
Alarmering volgens ingestelde procedures

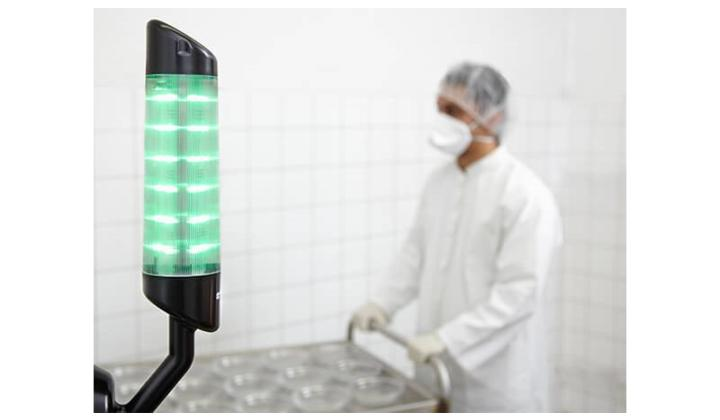

- Visuele waarschuwingen – LED-beacons in verschillende kleuren voor directe indicatie.
- Akoestische alarmen – Geluidsmeldingen voor kritieke afwijkingen.
- Notificaties – Directe waarschuwingen voor verantwoordelijken.
Met een traditioneel EMS beschikt u over een gestructureerde en betrouwbare monitoringoplossing binnen uw installatie.
